열 성형 기계

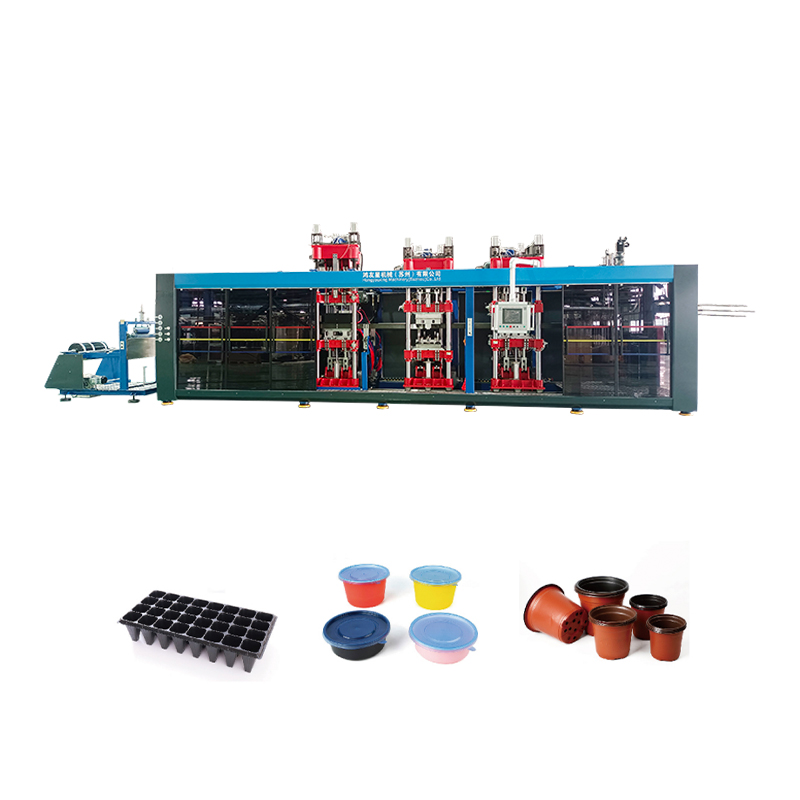

Hyx-7161 완전 자동 양성 및 부정 압력 4 스테이션 열 성형 기계

구멍이있는 열적 성형 제품의 형성/펀칭/절단/스태킹에 적합합니다.

이메일: [email protected]

문의하기

이전：Hyx-7185 완전 자동 양성 및 부정 압력 3 스테이션 열 성형 기계
다음：Hyx 7185-4 전-자극 4 스테이션 열 성형 기계

설명
동영상

기계의 장점

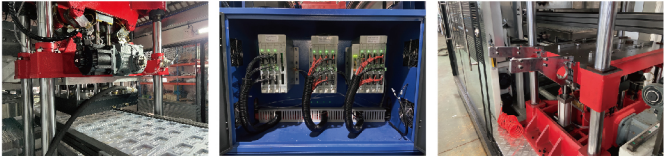

서보 모터 스트레칭 / 지능형 온도 제어 / 빠른 금형 변경

주요 기능

이 기계에는 가열 형성- 펀칭 · 절단- 스태킹 및 계산의 4 스테이션 자동 기능이 있으며 Plapspetpppvsabs 및 기타 재료에 적응할 수 있습니다.

기계는 널리 사용되며 다양성이 강합니다. 포지티브 및 음압 성형 기계의 속도는 빠르며 고속은 금형 당 2 초에 도달 할 수 있습니다.

서보 스트레칭은 제품 높이가 50mm 이상인 제품에 적합하며, 이는 재료 스트레칭 후 얇은 벽의 문제를 효과적으로 피할 수 있습니다.

지능형 온도 제어 시스템이 장착 된 온도는 빠르게 상승하고 전력 소비는 낮습니다. 기존 온도 제어 시스템과 비교할 때 전력 절약은 10%이상입니다.

빠른 곰팡이 변경, 기계 전면에서 금형을 변경하여 시간과 노력을 절약하십시오.

기술 매개 변수

Hyx-7161 완전 자동 양성 및 음압 4 스테이션 열 성형 기계 I
모델	Hyx-7161-4
적합한 재료	PP, PS, PET PVC, PLA 등
재료 너비	450-750mm
재료의 두께	0.15-2.5mm
맥스. 형성 영역	710x610mm
최소 형성 영역	420x300mm
맥스. 절단 영역	690x590mm
스테이션 뇌졸중 형성 및 절단	0-150mm
양성 형성 깊이	140mm
음성 형성 깊이	150mm
스태킹 메커니즘 스트로크	≤500mm
절단 스테이션의 최대 절단력	60T (다이 가열 시스템과 함께 사용)
전체 기계의 정격 전력	110kW
가열 용광로 등급의 전력	상단 오븐 : 50.4kW 하단 오븐 : 50.4kW
가열 방법	상단 및 하단, 3 개의 섹션 가열
실제 에너지 소비	약 30 ~ 50kw/h
전원 공급 장치	AC 380V/50Hz (3 N PE)
맥스. 생산 속도	20-30 사이클/분
맥스. 롤 직경/무게	ф800mm/800kg
기계 무게	18T
치수 (lwh)	13MX2.3MX2.5M
냉각 방법	곰팡이는 순환 물에 의해 냉각된다
공기 요청	공기 공급 ≥3.5m3/분, 공기 압력 0.6 ~ 0.8mpa

앨범에 해당하는 페이지 수 : P9-P10

제품 소개:

Hyx-7161 완전 자동 양성 및 부정 압력 4 스테이션 열 성형 기계 최신 고급 기술과 기술을 결합하고 효율적이고 정확한 열 성형 생산을 위해 특별히 설계되었습니다. 이 기계는 고정밀 제어, 안정적인 생산 성능 및 우수한 환경 보호 특성을 지니고 있으며 다양한 재료 및 복잡한 모양의 열 성형 요구를 충족시킬 수 있습니다.
주요 기능 :
효율적인 생산 : 4 스테이션 설계와 양성 및 부정 압력 형성 기술을 사용하여 생산 효율성을 크게 향상시키고 대규모 생산의 요구를 충족시킵니다.
광범위한 적용 가능성 : 450-750mm의 재료 폭 범위와 두께가 0.15-2.5mm의 PP, PS, PET, PVC, PLA 등과 같은 다양한 재료에 적용하여 다양한 산업 및 제품의 생산 요구를 충족시킵니다.
고정밀 제어 : 형성 및 절단 스테이션의 스트로크는 0-150mm에 도달 할 수 있으며, 양 및 부압 형성 깊이는 각각 140mm 및 150mm에 도달하여 제품의 높은 성형 정확도와 안정적인 치수를 보장합니다.
에너지 절약 및 환경 보호 : 상부 및 하위 3 단계 난방 방법을 사용하여 실제 에너지 소비는 약 30 ~ 50kw/h입니다. 또한 순환 수냉 시스템이 장착되어 있으며 에너지 소비를 효과적으로 줄이고 생산 효율성을 향상시킵니다.
안정적이고 신뢰할 수있는 : 전체 기계의 정격 전력은 110kW이고 최대 절단력은 60T에 도달하며 곰팡이 가열 시스템이 장착되어 안정적이고 안정적인 생산 공정을 보장 할 수 있습니다.
기술 매개 변수 :
모델 : Hyx-7161-4
최대 성형 영역 : 710x610mm
최소 성형 영역 : 420x300mm
최대 절단 영역 : 690x590mm
최대 생산 속도 : 20-30 회/분
최대 롤 직경/무게 : ф800mm/800kg
기계 무게 : 18T
전체 치수 : 13MX2.3MX2.5M
전력 요구 사항 : AC 380V/50Hz (3 N PE)
공기 소스 요구 사항 : 공기 공급 ≥3.5m³/min, 공기 압력 0.6 ~ 0.8mpa
응용 프로그램 시나리오 :
이 기계는 식품, 의료, 화장품, 전기 가전 제품 및 기타 산업에서 널리 사용되며 다양한 유형의 포장 상자, 트레이, 커버 및 기타 제품을 생산할 수 있습니다.
