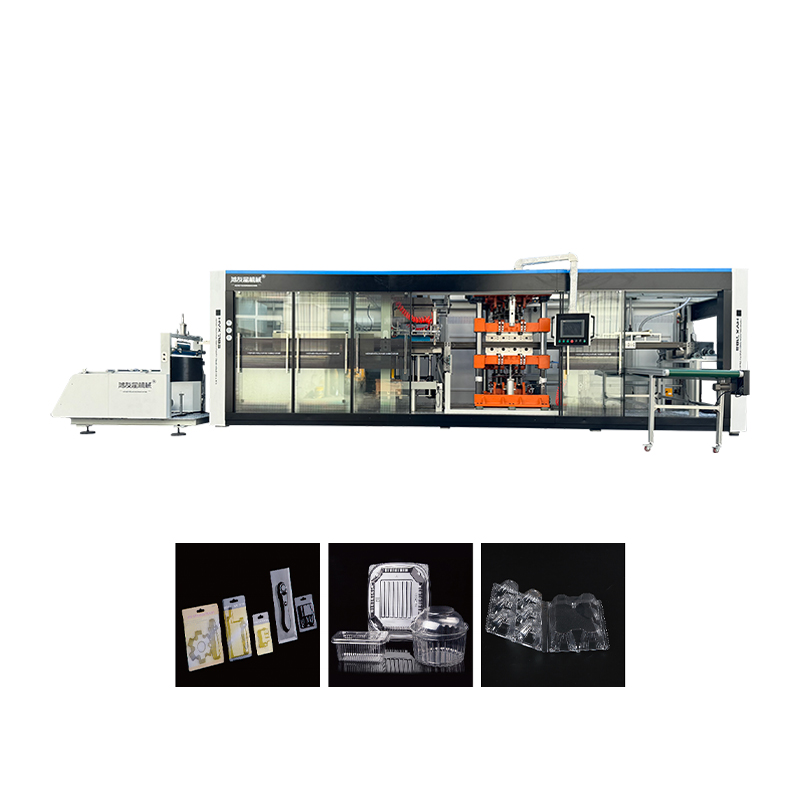

완전 자동 형성/절단/스태킹 플라스틱 진공 성형 기계
자동 절단/스태킹 진공 형성 자동 절단/스태킹
이메일: [email protected]
문의하기
기계의 장점

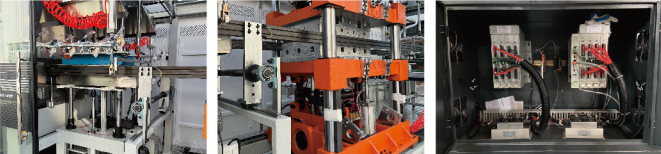

스테이션 형성 / 절단 스테이션 / 지능형 온도 제어
주요 기능
PLC 제어 채택, 전체 시스템은 완전 자동, 매개 변수 디지털 디스플레이, 쉬운 작동입니다.
이 기계는 서보 모터 시트 공급, 진공 형성 시스템, 서보 모터 드라이브 커팅 스테이션, 스태킹 카운팅 및 완제품을 하나의 기계로 전달합니다.
가열 방법은 2 단계 상단 및 하부 가열 용광로를 채택합니다.
기술 매개 변수
| 완전 자동 진공 형성 기계 | ||
| 모델 | Hyx-F7185 | Hyx-F7161 |
| 적합한 재료 | PP, PS, PET, PVC, PLA 등 | |
| 재료 너비 | 450-750mm | |
| 재료의 두께 | 0.15-2.2mm | |
| 맥스. 형성 영역 | 710 x 850mm | 710 x 610mm |
| 최소 형성 영역 | 420 x 300mm | 420 x 300mm |
| 깊이 형성 | 150mm | 150mm |
| 맥스. 절단력 | 80T | 60T |
| 형성 금형의 최대 개방 및 마감 스트로크 | 300mm | 300mm |
| 절단 다이의 최대 개방 및 닫기 스트로크 | 160mm | 160mm |
| 양성 형성 제품 높이 | 140mm | 140mm |
| 스태킹 메커니즘 스트로크 | ≤500mm | ≤500mm |
| 설치된 전원 | 100kW | 80kW |
| 난방력 | 상단 용광로 : 32kW 하단 용광로 : 32kW | 상단 용광로 : 25kW 하단 용광로 : 25kW |
| 실제 에너지 소비 | 약 20kw/h | 약 20kw/h |
| 전원 공급 장치 | AC 380V/50Hz (3 N PE) | |
| 맥스. 생산 속도 | ≤10 사이클/분 | |
| 압축 공기압을 사용하십시오 | 0.6ar0.8bar | |
| 압축 공기 소비 | 약 2.5-3.5 m3/분 | |
| 냉각 방법 | 곰팡이는 순환 물에 의해 냉각된다 | |
| 기계 무게 | 8,000kg | 7,000kg |
| 치수 (l*w*h) | 9mx2.3mx2.5mm | 8mx2.3mx2.5mm |
앨범에 해당하는 페이지 수 : P13-P14
완전 자동 형성/절단/스태킹 플라스틱 진공 성형 기계 가장 고급 플라스틱 가공 기술을 결합한 PP, PS, PET, PVC, PLA 및 기타 재료에 적합하며 포장, 의료 장비, 식품 용기 및 기타 분야에 널리 사용될 수 있습니다. 효율적인 자동 프로세스를 통해 장비는 생산 효율성을 크게 향상시키고 인건비를 줄일 수 있습니다.
제품 매개 변수 :
우리는 다른 고객의 요구를 충족시키기 위해 두 가지 장비의 장비, 즉 Hyx-F7185 및 Hyx-F7161을 제공합니다. 다음은 두 장치의 주요 매개 변수입니다.
재료 적응성 : PP, PS, PET, PVC, PLA 및 기타 재료를 사용할 수 있습니다.
재료 너비 및 두께 : 재료 너비 범위는 450-750mm이고 두께 범위는 0.15-2.2mm, 강한 적응성입니다.
성형 영역 : 최대 성형 면적은 각각 710 x 850mm 및 710 x 610mm이며 최소 성형 면적은 420 x 300mm이며 다양한 사양의 요구를 충족시킵니다.
성형 깊이 : 성형 효과를 보장하기 위해 두 장비 모두 150mm입니다.
절단력 : Hyx-F7185의 최대 절단력은 80T이고 Hyx-F7161의 최대 절단력은 60T로 정확한 절단을 보장합니다.
곰팡이 및 절단기 개방 및 닫는 스트로크 : 형성 금형 및 절단 블레이드의 최대 개구부 및 닫는 스트로크는 300mm 및 160mm이며 다른 금형 수요에 적응합니다.
제품 높이 및 스태킹 스트로크 : 양압 성형 제품의 높이는 140mm이고 스태킹 메커니즘 스트로크는 500mm이므로 빠른 스태킹을 달성합니다.
전원 공급 및 난방 전력 : AC 380V/50Hz (3 N PE) 전원 공급 장치, 각각 64kW 및 50kW의 난방 전력으로 장비의 안정적인 작동을 보장합니다.
생산 속도 및 에너지 소비 : 최대 생산 속도 ≤10 사이클/분, 실제 에너지 소비는 약 20kw/h, 고효율 및 에너지 절약입니다.
냉각 방법 및 장비 크기 : 순환 물은 곰팡이를 냉각시키는 데 사용됩니다. 장비 크기는 각각 9mx2.3mx2.5mm 및 8mx2.3mx2.5mm이며, 적당한 면적을 다룹니다.
특징:
완전 자동화 된 운영 : 재료 공급부터 완제품 적용에 이르기까지 공정 전반에 걸쳐 수동 개입이 필요하지 않아 인건비를 절약 할 수 있습니다.
고정밀 처리 : 고급 제어 시스템 및 정확한 금형 설계를 사용하여 정확한 제품 성형 및 부드러운 절단을 보장합니다.
고효율 및 에너지 절약 : 최적화 된 난방 시스템 및 냉각 방법은 에너지 소비를 줄이면서 장비의 효율적인 작동을 보장합니다.
안정적이고 신뢰할 수있는 : 장비는 탄탄한 구조, 안정적인 작동 및 낮은 고장 속도를 가지고 생산 연속성을 보장합니다.
응용 프로그램 시나리오 :
이 제품은 포장, 의료 장비, 식품 용기 및 기타 산업 분야에서 플라스틱 제품 생산에 널리 사용되며 다양한 사양, 모양 및 재료의 플라스틱 제품을 가공하는 데 적합합니다.
